CẨU QC - CẤU TẠO VÀ NHỮNG VẤN ĐỀ THƯỜNG GẶP

Thiết bị nâng hạ là dòng sản phẩm thuộc ngành công nghiệp, là cánh tay đắc lực của ở các cảng biển, nhà máy, phân xưởng. Cẩu trục giàn QC là một phần quan trọng của dòng sản phẩm thiết bị nâng hạ. Đây là thiết bị giúp xếp dỡ container vô cùng hiệu quả.

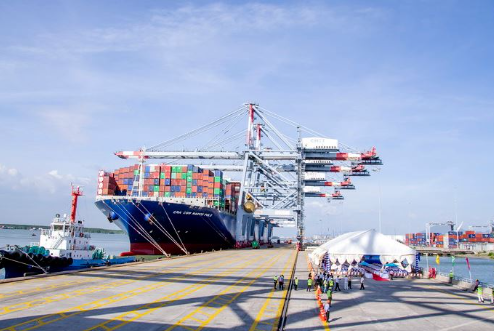

Cẩu giàn QC (hay còn gọi là cẩu container, cẩu giàn, cẩu bờ, cẩu QC) là loại cẩu lớn được đặt tại các cảng biển hoặc các cảng container chuyên dụng. Với khả năng bốc xếp linh hoạt container tại các cảng biển lớn, thiết bị cẩu giàn QC đang ngày càng được nhiều chủ đầu tư lựa chọn sử dụng hiện nay.

Thiết bị này sử dụng năng lượng điện ba pha để bốc dỡ vật tư máy móc, container… tại bến cảng, cửa biển lên bờ hoặc xuống dưới tàu. Là loại cẩu trục cổng có công son liên kết bản lề chuyển động trên đường ray.

Vậy cơ cấu hoạt động và cấu tạo của cẩu QC như thế nào? Những trục trặc thường gặp ở cẩu giàn QC là gì? Cách khắc phục ra sao? Chúng ta cùng tìm hiểu chi tiết về cẩu giàn QC nhé:

1. Cấu tạo của cẩu giàn QC:

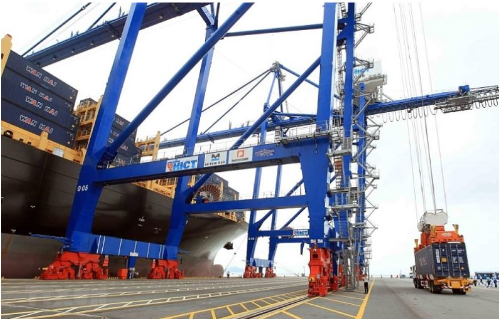

  • Loại cẩu giàn QC này có cấu trúc gồm 1 khung có chân đế gắn vào bánh lăn trên ray hoặc bánh lăn cao su chạy trên hệ thống ray.
  • Tất cả hoạt động đòi hỏi xếp dỡ container của cầu trục giàn QC được điều khiển từ cabin của người vận hành được lắp đặt trên cơ cấu xe con di chuyển bằng cáp kéo lên xuống dọc khung dầm.
  • Điều khiển chuyển động luôn đảm bảo sự thay đổi tốc độ nhẹ nhàng đối với cơ cấu chính. Cơ cấu chính của thiết bị gồm: cơ cấu nâng hạ hàng, di chuyển xe con, di chuyển chân đế, nâng hạ công son.
  • Kết cấu thép cầu trục là khung hàn cứng, cấu trúc dạng hộp. Cầu trục được trang bị 1 khung nâng dạng ống lồng để xếp dỡ container.
  • Thiết bị nghiêng khung nâng được lắp để điều chỉnh khung nâng để ăn khớp với container đặt trên sàn tàu.
  • Kẹp ray điện thủy lực được trang bị để giữ cầu trục không bị di chuyển dưới gió xoáy khi đang hoạt động.
  • Các thiết bị an toàn của cầu trục giàn QC có nhiều công tắc giới hạn, khóa liên động, phanh hãm và các nút dừng khẩn cấp.
  • Bộ điều chỉnh chống lắc được điều khiển bằng máy tính để hãm sự lắc container khi di chuyển xe con, cũng như dễ dàng định vị container và khung nâng.

Tùy vào mục đích dung, quy mô của từng bến cảng, cẩu container được thiết kế khác nhau để phù hợp, hiệu quả, tiết kiệm nhất.

2. Cơ cấu hoạt động của cẩu giàn QC:

  • Trên cầu trục, buồng máy chính được đặt lên phần cố định của giàn công song. Buồng máy được đặt các động cơ truyền động của cơ cấu nâng chính, di chuyển xe con và nâng hạ công son. Tủ điện cao áp được đặt cách ly với panel điều khiển phía thấp áp. Cabin của người vận hành được đặt cố định trên xe con. Tại cabin này, người điều khiển có thể thao tác vận hành di chuyển xe con, nâng hạ hàng và di chuyển chân đế.
  • Để nâng hạ công song, người vận hành buộc phải lên cabin và điều khiển nâng hạ công son đặt lên khung dầm công son. Trên cabin phụ có thể thực hiện di chuyển chân đế với tốc độ không đổi bằng nút ấn.

>>> Tham khảo: CẨU TRỤC CHÂN ĐẾ - CÔNG DỤNG VÀ CẤU TẠO

3. Những vấn đề thường gặp ở cẩu giàn QC và cách khắc phục:

Vì làm việc trong môi trường ngoài trời, thêm sức nâng lớn nên cẩu giàn QC cũng không tránh khỏi một số lỗi và trục trặc. Do đó, cần tìm ra và xử lý kịp thời các lỗi này.

  • Phát ra âm thanh lớn quá mức quy định: nguyên nhân chính là do sự tiếp xúc cơ khí giữa bánh xe pa lăng, cầu trục với các bộ phận như hộp bánh xe, ray di chuyển.

Để khắc phục sư cố này cần kiểm tra độ thẳng của bánh xe, độ song song và khe hở giữa bánh xe với ray di chuyển.

  • Bấm nút điều khiển từ xa nhưng cầu trục không hoạt động: nguyên nhân chính dẫn tới sự cố này là do chưa bật nút On/Off trên tay bấm hoặc do điều khiển cầu trục hết pin, chưa đấu nối cẩn thận dây nguồn trong tủ điện.

Cách khắc phục lỗi này cần kiểm ra các điểm đấu nối trong tủ điện hoặc thay pin mới.

  • Động cơ nâng hạ, di chuyển nóng quá mức bình thường: có thể do cuộn hút bị ẩm, ngập nước hoặc do sử dụng cẩu quá tải trong khi thiết bị bảo vệ quá tải không được kích hoạt. Nếu động cơ làm việc quá mức cho phép thường xuyên sẽ đến cháy và hỏng động cơ. Vì thế cần kiểm tra, vệ sinh cuộn hút và sấy khô nếu bị ẩm, ướt.
  • Trượt tải khi nâng lên đến một điểm nhất định: do má phanh động cơ nâng hạ có vấn đề. Cần kiểm tra và thay thế má phanh mới.
  • Chạm vào tải nâng, móc cẩu bị tê tê: hiện tượng này là do cẩu trục đang bị rò điện. Nếu không phát hiện sớm sự cố này sẽ dẫn tới những tai nạn đáng tiếc xảy ra. Vì thế cần tìm các đầu dây điện chưa được bọc cách điện.

  • Phần điện bị hư hỏng:

+ Dây cáp điện đứt ngầm làm mất điện điều khiển hoặc mất điện động lực.

+ Chổi điện tiếp xúc không tốt gây ra mất pha.

+ Các thiết bị điện trong tủ điện bị hư: biến áp điều khiển, rơ le nhiệt…

+ Hỏng điều khiển từ xa.

Vì thế, cần kiểm tra chắc chắn các thiết bị đóng cắt và bảo vệ trên. Nếu động cơ vẫn không hoạt động thì ta tiến hành kiểm tra motor.

  • Phần cơ khí có vấn đề:

+ Móc cẩu bị kẹt puli không quay.

+ Cáp tải nâng vật bị đứt hoặc kẹt vào palang.

+ Bánh rang di chuyển không ăn khớp.

+ Ray dẫn hướng chạy bị sai lệch và cầu trục không thể di chuyển.

Trên đây, là những thông tin chi tiết về cẩu giàn QC – thiết bị xếp dỡ container mà CHÂU TUẤN muốn chia sẻ. Hy vọng với những thông tin trên có thể giúp các bạn hiểu rõ hơn về loại thiết bị xếp dỡ này.
