Ray DIN, QU, JIS, ray nhẹ và ray nặng có đặc điểm và phạm vi ứng dụng khác nhau. Cùng Châu Tuấn tìm hiểu cách phân biệt các loại thép ray và mục đích sử dụng phù hợp trong cầu trục, nhà máy, cảng biển và hệ thống vận chuyển công nghiệp.
Thép ray được sử dụng trong nhiều hệ thống khác nhau, từ đường chạy cầu trục trong nhà xưởng, cổng trục tại cảng đến đường vận chuyển nội bộ và các tuyến đường sắt chuyên dụng. Tuy cùng có chức năng tạo bề mặt dẫn hướng cho bánh xe di chuyển, các loại ray không được thiết kế giống nhau. Hình dạng tiết diện, kích thước đầu ray, chiều cao, phần đế và khối lượng của từng profile có sự khác biệt tùy theo hệ tiêu chuẩn và mục đích sử dụng.
Trong thực tế có thể gặp nhiều ký hiệu như A75, A100, QU70, QU100, JIS 30KG, JIS 50N, P43 hay P60. Nếu chỉ nhìn vào tên gọi, doanh nghiệp rất dễ hiểu nhầm rằng các loại ray này có thể thay thế cho nhau. Tuy nhiên, mỗi nhóm ray được phát triển theo một hệ profile và điều kiện làm việc khác nhau. Vì vậy, việc hiểu đúng từng nhóm là bước cần thiết trước khi lựa chọn thép ray cho hệ thống mới hoặc thay thế ray đang sử dụng.
1. Các nhóm thép ray phổ biến và cách phân biệt
Xét theo hệ tiêu chuẩn, hình dạng tiết diện và phạm vi ứng dụng, các nhóm thép ray thường gặp trong công nghiệp gồm ray DIN 536, ray cầu trục QU, ray JIS, ray nhẹ – Light Rail và ray nặng – Heavy Rail.
Sự khác nhau giữa các nhóm này không chỉ nằm ở kích thước. Một số hệ profile được phát triển chủ yếu cho cầu trục và thiết bị nâng hạ, trong khi những hệ khác phù hợp hơn với xe goòng, đường vận chuyển nội bộ hoặc các tuyến đường sắt công nghiệp.
Do đó, khi lựa chọn thép ray, không nên chỉ nhìn vào khối lượng của thanh ray hoặc con số trong ký hiệu. Các yếu tố cần xem xét đồng thời gồm hệ profile, hình dạng tiết diện, thiết bị chạy trên ray, tải trọng bánh xe và cấu tạo của toàn bộ đường chạy.
2. Ray DIN 536 và ray QU – hai nhóm ray thường gặp trong hệ thống cầu trục
Ray DIN 536

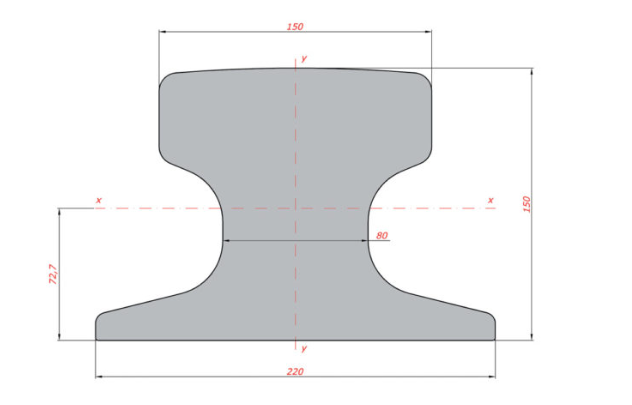

DIN 536 là một trong những hệ profile thường được sử dụng cho cầu trục, cổng trục và các thiết bị nâng hạ công nghiệp. Các profile thường gặp gồm A45, A55, A65, A75, A100, A120 và A150.
Đặc điểm dễ nhận biết của nhóm này là phần đầu ray tương đối rộng, phù hợp với điều kiện bánh xe của thiết bị nâng hạ truyền tải trọng tập trung xuống đường chạy. Ray DIN có thể được xem xét cho cầu trục trong nhà xưởng, cổng trục, hệ thống đường chạy công nghiệp và một số thiết bị di chuyển bằng bánh thép.
Một điểm dễ gây nhầm lẫn là ký hiệu A75, A100 hay A120. Đây là tên profile ray, không phải tải trọng nâng của cầu trục. Vì vậy, A100 không có nghĩa là ray dành cho cầu trục 100 tấn. Việc lựa chọn profile phải dựa trên thiết kế của hệ thống.
Ray QU

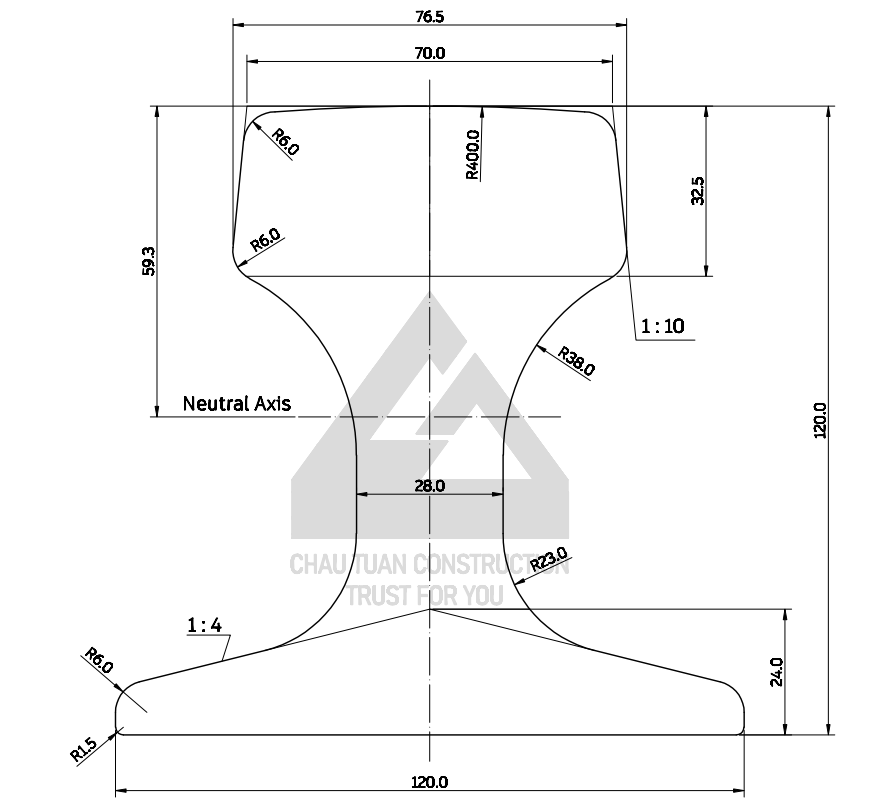

QU cũng là một nhóm ray chuyên dùng cho cầu trục và thiết bị nâng hạ. Các profile thường gặp gồm QU70, QU80, QU100 và QU120.
Tương tự DIN, con số trong tên QU không thể hiểu đơn giản là tải trọng nâng của cầu trục. Khi profile thay đổi, kích thước tiết diện và khối lượng ray cũng thay đổi. Vì vậy, QU70, QU80, QU100 hay QU120 phải được lựa chọn dựa trên điều kiện tải, bánh xe, cấu hình cầu trục và kết cấu đường chạy.
Ray QU thường được sử dụng trong các hệ thống có tải trọng bánh xe lớn như cầu trục, cổng trục, thiết bị nâng hạ trong nhà máy, bến cảng và các hệ thống đường chạy chuyên dụng.
DIN và QU có thể thay thế trực tiếp cho nhau không?
Không nên quyết định thay thế chỉ vì hai profile có kích thước gần giống nhau. DIN và QU thuộc hai hệ profile khác nhau, vì vậy khi thay ray cần kiểm tra đồng thời kích thước đầu ray, chiều cao ray, chiều rộng đế, vị trí tiếp xúc bánh xe, hệ thống kẹp ray, tấm đệm, cao độ đường chạy và kết cấu đỡ.
Với những hệ thống cầu trục đang vận hành, xác định đúng profile ray hiện hữu trước khi đặt vật tư là bước rất quan trọng. Nếu thay ray mà không kiểm tra toàn bộ cụm liên kết, đường chạy sau sửa chữa có thể không còn phù hợp với thiết kế ban đầu.
3. Ray JIS và phạm vi ứng dụng trong công nghiệp
JIS là hệ tiêu chuẩn công nghiệp Nhật Bản. Các profile trong nhóm này có hình dạng gần với ray đường sắt truyền thống hơn so với các profile cầu trục DIN hoặc QU. Một số loại thường gặp gồm JIS 15KG, JIS 22KG, JIS 30KG, JIS 37KG, JIS 50N và các profile liên quan.
Tùy từng profile, ray JIS có thể được sử dụng cho đường ray công nghiệp, xe goòng, tuyến vận chuyển nội bộ, khu khai khoáng, nhà máy hoặc các hệ thống đường sắt chuyên dụng. Các profile lớn hơn có thể được xem xét cho điều kiện tải cao hơn, nhưng việc lựa chọn vẫn phải căn cứ vào thiết kế cụ thể của hệ thống.
Do đó, không nên chỉ dựa vào con số trong tên ray để suy ra khả năng chịu tải. Hai hệ thống cùng sử dụng ray JIS nhưng có tải trọng bánh xe, tần suất khai thác và điều kiện nền đường khác nhau vẫn có thể cần profile khác nhau.
4. Ray nhẹ và ray nặng – khác nhau chủ yếu ở điều kiện sử dụng
Ray nhẹ – Light Rail
Ray nhẹ thường được sử dụng cho các hệ thống vận chuyển có tải trọng và mức độ khai thác thấp hơn so với các tuyến dùng ray nặng. Một số ứng dụng điển hình gồm xe goòng, đường vận chuyển vật liệu, khu khai khoáng, tuyến nội bộ trong nhà máy, công trường hoặc đường ray tạm.
Nhóm này có profile nhỏ hơn, phù hợp với các hệ thống không yêu cầu sử dụng ray cỡ lớn. Tuy nhiên, “ray nhẹ” không có nghĩa có thể lựa chọn tùy ý cho mọi hệ thống nhỏ. Tải trọng bánh xe, tần suất vận hành và điều kiện nền đường vẫn cần được xem xét trước khi lựa chọn.
Ray nặng – Heavy Rail
Ray nặng có tiết diện và khối lượng lớn hơn, thường được sử dụng trong các tuyến đường sắt và hệ thống vận chuyển công nghiệp chịu tải lớn. Một số profile phổ biến gồm P38, P43, P50 và P60.
So với ray nhẹ, ray nặng phù hợp hơn với các tuyến có yêu cầu tải và mức độ khai thác cao. Tuy nhiên, lựa chọn profile lớn hơn không đồng nghĩa hệ thống sẽ tốt hơn. Nếu bánh xe, kết cấu đường chạy và hệ thống liên kết không được thiết kế tương ứng, việc sử dụng ray lớn hơn yêu cầu có thể không mang lại hiệu quả thực tế.
Có thể hiểu ngắn gọn rằng ray nhẹ và ray nặng không phải hai phiên bản “rẻ” và “đắt” của cùng một sản phẩm. Hai nhóm này phục vụ những điều kiện kỹ thuật khác nhau.
5. Bảng so sánh các nhóm thép ray
|
6. Lựa chọn thép ray theo từng ứng dụng
Đối với cầu trục và cổng trục
DIN 536 và QU là hai nhóm thường được quan tâm đầu tiên đối với hệ thống cầu trục và cổng trục. Tuy nhiên, không thể chỉ nói “cầu trục dùng A100” hoặc “cầu trục dùng QU100” nếu chưa có dữ liệu kỹ thuật.
Khi lựa chọn cần xem xét tải trọng bánh xe, số lượng bánh xe, kích thước bánh xe, loại cầu trục hoặc cổng trục, chế độ làm việc, tần suất vận hành, hệ thống dầm đường chạy và phương án liên kết ray. Tải trọng nâng của cầu trục chỉ là một phần trong tổng số thông tin cần đánh giá.
Đối với đường vận chuyển trong nhà máy
Với xe goòng hoặc hệ thống vận chuyển nội bộ, lựa chọn có thể nghiêng về ray JIS, ray nhẹ hoặc một số profile ray nặng tùy điều kiện tải. Một tuyến vận chuyển vật liệu nhẹ hoạt động không thường xuyên sẽ có yêu cầu khác với tuyến vận chuyển liên tục bằng phương tiện tải trọng lớn.
Các yếu tố cần quan tâm gồm tải trọng phương tiện, tải trọng hàng hóa, tải bánh xe, tốc độ, tần suất sử dụng, chiều dài tuyến và điều kiện nền đường.
Đối với cảng biển
Tại cảng biển, hệ thống ray có thể phục vụ nhiều loại thiết bị khác nhau như cổng trục, cẩu bờ hoặc các thiết bị vận chuyển chuyên dụng. Đối với thiết bị nâng hạ di chuyển trên ray, DIN hoặc QU thường là những nhóm cần được xem xét.
Ngoài profile ray, môi trường cảng còn yêu cầu quan tâm đến toàn bộ hệ thống gồm kẹp ray, tấm đệm, kết cấu đỡ, mối nối và phương án lắp đặt. Việc lựa chọn ray không nên tách rời khỏi điều kiện tải và môi trường vận hành thực tế.
Có thể dùng ray đường sắt thay cho ray cầu trục không?
Không nên mặc định rằng có thể. Ray đường sắt và ray chuyên dùng cho cầu trục có hình dạng tiết diện khác nhau do điều kiện làm việc không giống nhau.
Cầu trục thường có tải trọng bánh xe tập trung lớn và hoạt động lặp lại trên một đoạn đường chạy tương đối ngắn, trong khi ray đường sắt được phát triển cho điều kiện vận hành khác. Vì vậy, trong những hệ thống đặc thù, nếu muốn sử dụng một profile khác với thiết kế ban đầu thì cần được kiểm tra và đánh giá cụ thể.
7. Những thông tin cần xác định trước khi mua hoặc thay thế thép ray
Lựa chọn thép ray không nên bắt đầu từ câu hỏi “loại nào rẻ nhất” hay “loại nào lớn nhất”. Một profile chỉ phù hợp khi nó đáp ứng đồng thời điều kiện tải, bánh xe, phụ kiện và kết cấu đường chạy.
Đối với hệ thống mới, doanh nghiệp nên có bản vẽ hoặc thông tin thiết kế thể hiện loại profile cần sử dụng. Nếu mua ray để thay thế hệ thống hiện hữu, cần xác định càng rõ càng tốt các thông tin như ký hiệu ray đang dùng, hình dạng profile, kích thước cơ bản, loại thiết bị chạy trên ray, môi trường sử dụng, tình trạng hệ thống hiện tại, chiều dài ray và phương án nối ray.
Trong trường hợp không còn nhận diện được profile từ ký hiệu cũ, việc đo trực tiếp kích thước của ray hiện hữu là bước cần thiết trước khi đặt vật tư. Điều này giúp hạn chế nguy cơ mua nhầm ray có hình dạng gần giống nhưng không phù hợp với bánh xe hoặc hệ thống liên kết đang sử dụng.
Kết luận
Không có một loại thép ray phù hợp cho mọi công trình. DIN, QU, JIS, ray nhẹ và ray nặng không đơn giản là những phiên bản lớn nhỏ của cùng một sản phẩm, mà được sử dụng cho các hệ thống có đặc điểm vận hành khác nhau.
Có thể hiểu ngắn gọn: DIN và QU thường được xem xét cho cầu trục, cổng trục và thiết bị nâng hạ; JIS phù hợp với nhiều hệ thống đường ray công nghiệp và vận chuyển chuyên dụng tùy profile; ray nhẹ thường dùng cho xe goòng và tuyến vận chuyển tải nhẹ; trong khi ray nặng phù hợp hơn với đường sắt và các tuyến vận chuyển chịu tải lớn.
Đối với doanh nghiệp, bước quan trọng nhất trước khi mua hoặc thay thế thép ray là xác định thiết bị nào sẽ chạy trên ray, điều kiện tải như thế nào, hệ thống hiện hữu đang sử dụng profile gì và các phụ kiện liên quan có tương thích hay không. Lựa chọn đúng ngay từ đầu giúp bánh xe, ray, kẹp ray, tấm đệm và kết cấu đường chạy làm việc đồng bộ, đồng thời hạn chế những phát sinh trong quá trình lắp đặt và vận hành.
