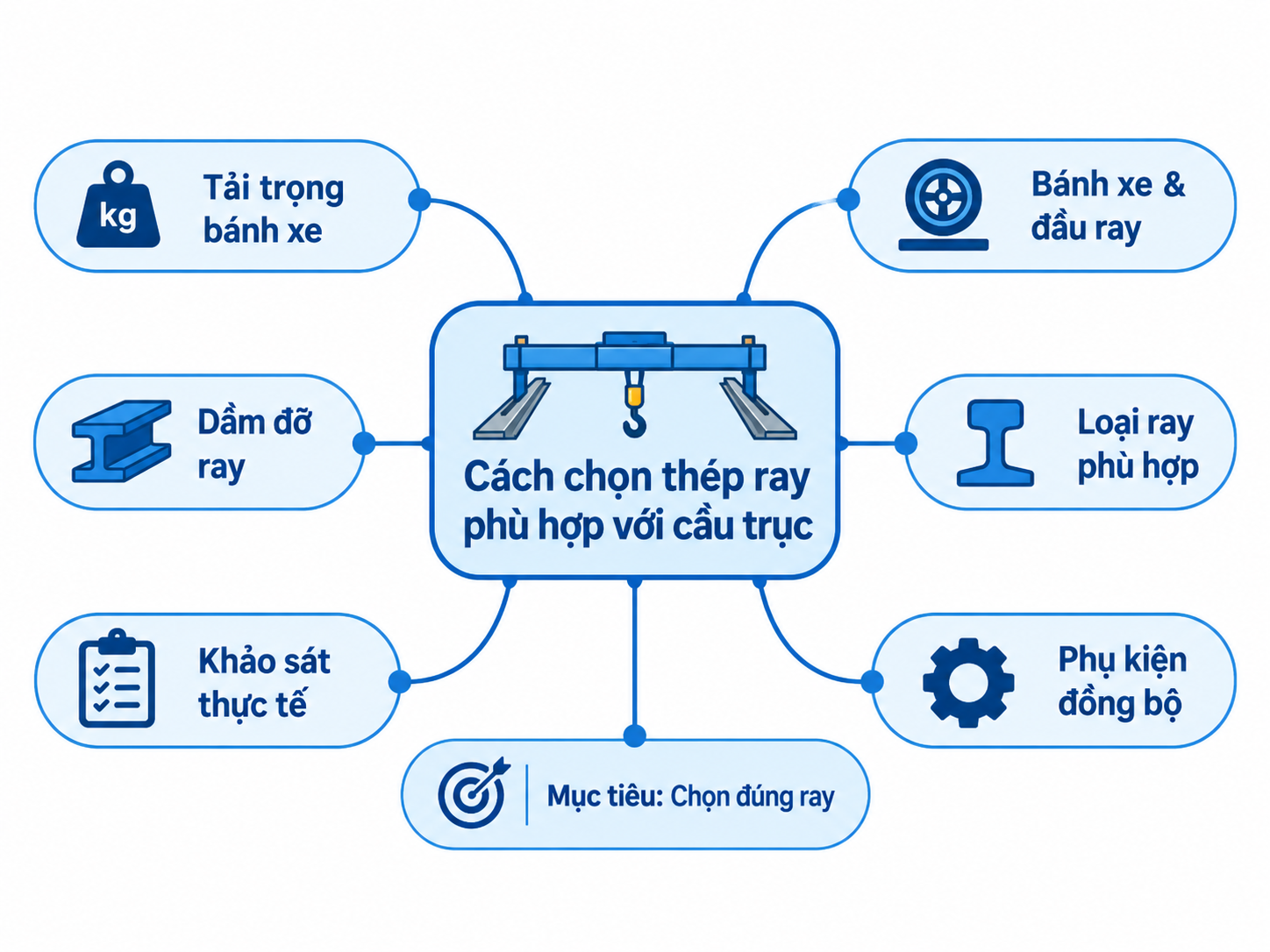

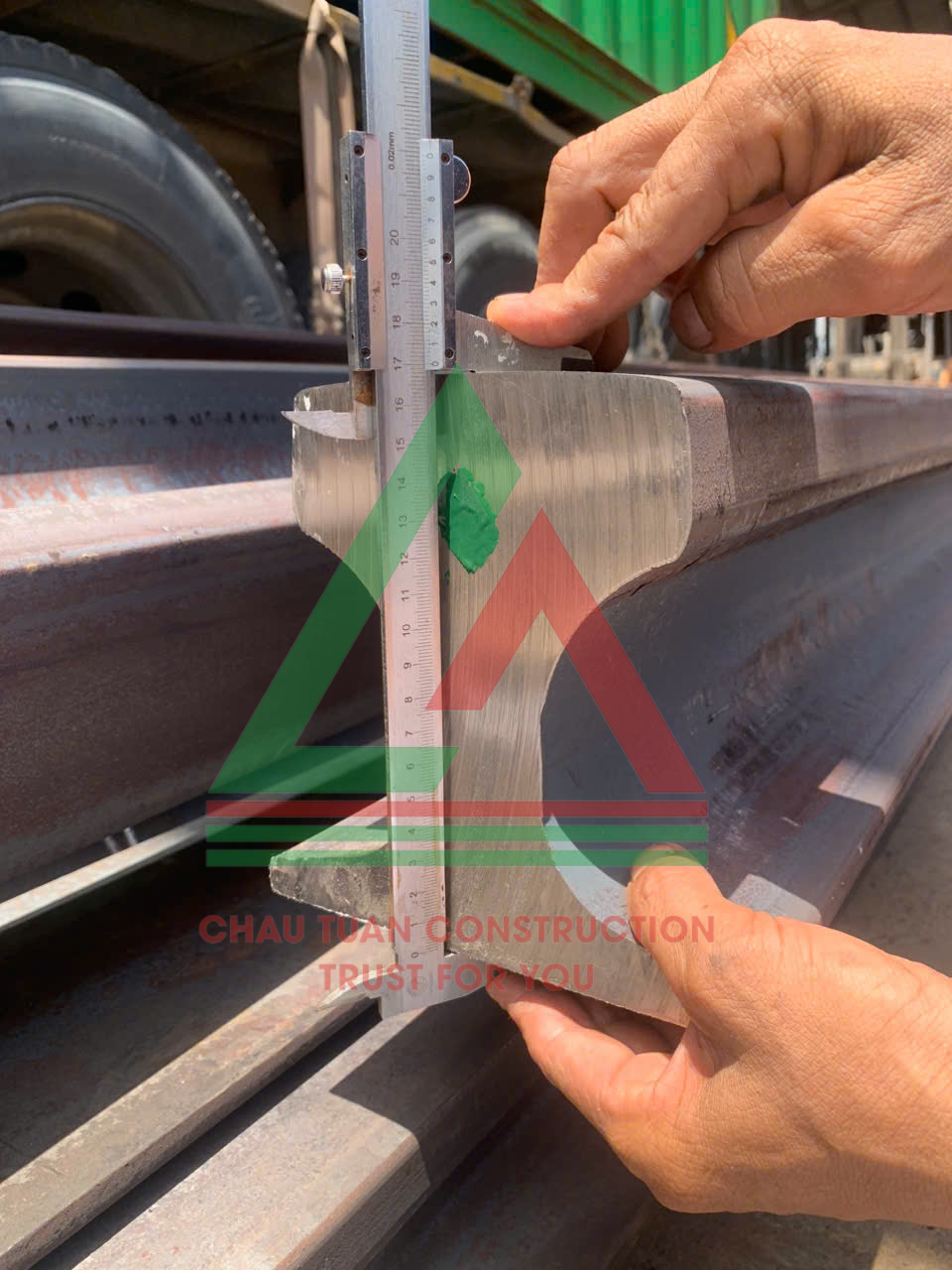

CÁCH CHỌN THÉP RAY PHÙ HỢP VỚI CẦU TRỤC

Thép ray là bộ phận trực tiếp dẫn hướng cho bánh xe cầu trục di chuyển dọc theo nhà xưởng. Nếu lựa chọn ray không phù hợp, hệ thống có thể phát sinh nhiều vấn đề như ray bị mòn nhanh, bánh xe mòn không đều, rung lắc, lệch ray hoặc làm tăng tải trọng cục bộ lên dầm đỡ.

Vì vậy, khi lựa chọn thép ray cho cầu trục, không nên chỉ dựa vào tải trọng nâng của cầu trục hoặc chọn theo một loại ray đang có sẵn trên thị trường. Cần xem xét đồng thời tải trọng bánh xe, kích thước bánh xe, tần suất hoạt động, kết cấu dầm đỡ ray và điều kiện sử dụng thực tế.

Không nên chọn ray chỉ dựa vào tải trọng nâng của cầu trục

Một sai lầm khá phổ biến là cho rằng cầu trục nâng càng nặng thì chỉ cần chọn loại ray càng lớn.

Trên thực tế, tải trọng nâng chỉ là một trong nhiều yếu tố liên quan.

Khi cầu trục hoạt động, tải truyền xuống ray bao gồm:

• Trọng lượng bản thân cầu trục.
• Tải trọng hàng hóa đang nâng.
• Tải trọng của xe con và thiết bị nâng.
• Lực phát sinh khi cầu trục tăng tốc, giảm tốc hoặc phanh.
• Tải trọng tập trung tại từng bánh xe.

Do đó, hai cầu trục có cùng tải trọng nâng nhưng thiết kế khác nhau vẫn có thể yêu cầu loại ray khác nhau.

Yếu tố cần quan tâm nhiều hơn là tải trọng tác dụng lên từng bánh xe.



Tải trọng bánh xe là thông số quan trọng khi lựa chọn ray

Ray chịu lực trực tiếp từ bánh xe cầu trục.

Nếu tiết diện ray quá nhỏ so với tải trọng bánh xe, áp lực tiếp xúc giữa bánh xe và đầu ray có thể tăng lên, dẫn đến:

• Mòn mặt ray nhanh.
• Mòn bánh xe.
• Biến dạng bề mặt ray.
• Nứt hoặc hư hỏng tại vị trí chịu tải lớn.
• Giảm tuổi thọ hệ thống.

Ngược lại, lựa chọn ray quá lớn so với nhu cầu thực tế có thể làm tăng chi phí vật tư, phụ kiện và thi công mà không mang lại hiệu quả tương xứng.

Vì vậy, tải trọng bánh xe nên được xác định từ hồ sơ thiết kế hoặc thông số kỹ thuật của cầu trục trước khi chọn loại ray.

Kích thước bánh xe phải phù hợp với bề mặt ray

Bánh xe cầu trục và đầu ray là hai bộ phận làm việc trực tiếp với nhau.

Chiều rộng và hình dạng bề mặt tiếp xúc cần phù hợp để tải trọng được truyền xuống ray ổn định.

Nếu đầu ray quá hẹp so với bánh xe hoặc bánh xe làm việc không đúng vị trí trên ray, tải trọng có thể tập trung vào một phần nhỏ của bề mặt ray.

Sau một thời gian sử dụng có thể xuất hiện:

• Mòn lệch một bên đầu ray.
• Mòn vành bánh xe.
• Cầu trục chạy không ổn định.
• Phát sinh tiếng ồn khi di chuyển.
• Tăng nguy cơ cầu trục bị lệch hướng.

Do đó, khi thay ray cho hệ thống đang sử dụng, cần kiểm tra cả tình trạng bánh xe chứ không nên chỉ đo kích thước ray cũ rồi đặt mua loại tương tự.

Xem xét tần suất hoạt động của cầu trục

Một cầu trục chỉ sử dụng vài lần trong ngày có điều kiện làm việc rất khác với cầu trục vận hành liên tục trong dây chuyền sản xuất.

Nếu cầu trục:

• Hoạt động nhiều ca mỗi ngày.
• Thường xuyên nâng tải gần mức thiết kế.
• Di chuyển liên tục trên cùng tuyến ray.
• Có số lần khởi động và phanh lớn.

thì ray và các bộ phận liên quan sẽ chịu tác động thường xuyên hơn.

Trong những trường hợp này, việc lựa chọn ray cần tính đến khả năng chịu tải lâu dài và mức độ mài mòn trong quá trình sử dụng chứ không chỉ xét tải trọng tại một thời điểm.

Kiểm tra kết cấu dầm đỡ ray

Ray không làm việc độc lập mà được lắp trên hệ dầm đỡ.

Vì vậy, khi chọn loại ray cần kiểm tra khả năng phù hợp với:

• Bề rộng dầm đỡ ray.
• Bản thép đệm.
• Cao su đệm ray nếu có.
• Kẹp ray.
• Bulông hoặc hệ neo.
• Vị trí và phương án liên kết ray.

Nếu thay một loại ray lớn hơn đáng kể so với hệ thống cũ nhưng không kiểm tra dầm đỡ, có thể phát sinh tình trạng ray và kết cấu phía dưới không đồng bộ.

Đặc biệt với các công trình cải tạo hoặc thay ray cũ, cần đánh giá lại toàn bộ hệ thống trước khi quyết định thay đổi chủng loại ray.

Chọn loại ray phù hợp với điều kiện sử dụng

Hiện nay có nhiều hệ ray được sử dụng cho cầu trục và thiết bị nâng hạ công nghiệp như ray theo hệ DIN, ray QU, ray JIS và một số loại ray chuyên dụng khác.

Không có một loại ray duy nhất phù hợp cho tất cả cầu trục.

Việc lựa chọn phụ thuộc vào:

• Thiết kế ban đầu của cầu trục.
• Tải trọng bánh xe.
• Kiểu bánh xe.
• Kích thước dầm đỡ.
• Phụ kiện liên kết.
• Điều kiện vận hành.
• Khả năng cung ứng và thay thế sau này.

Đối với hệ thống đang sử dụng ổn định, khi cần thay ray nên ưu tiên kiểm tra loại ray hiện hữu và hồ sơ kỹ thuật trước khi chuyển sang một hệ ray khác.

Hệ kẹp ray và đệm ray cũng cần được lựa chọn đồng bộ

Một hệ ray cầu trục hoàn chỉnh không chỉ gồm thanh ray.

Tùy vào thiết kế, hệ thống có thể bao gồm:

ray + bản đệm + cao su đệm ray + kẹp ray + bulông hoặc hệ neo.

Kẹp ray có nhiệm vụ giữ ray ổn định trên dầm nhưng vẫn phải phù hợp với hình dạng chân ray.

Nếu sử dụng kẹp ray không phù hợp, có thể xảy ra:

• Ray dịch chuyển.
• Kẹp bị lỏng.
• Bulông thường xuyên phải siết lại.
• Ray lệch khỏi vị trí thiết kế.
• Hư hỏng chân ray hoặc bản đệm.

Do đó, khi chọn ray mới cần đồng thời kiểm tra khả năng sử dụng của hệ kẹp và phụ kiện hiện có.

Đừng bỏ qua tình trạng ray cũ khi thay thế

Đối với các nhà xưởng đang vận hành, ray cũ có thể cung cấp nhiều thông tin quan trọng.

Ví dụ:

Nếu ray bị mòn đều trên toàn bộ chiều dài, nguyên nhân có thể liên quan đến thời gian sử dụng và tải trọng vận hành.

Nếu chỉ một bên đầu ray bị mòn nhiều, cần kiểm tra:

• Độ thẳng của ray.
• Khoảng cách giữa hai đường ray.
• Độ nghiêng của ray.
• Bánh xe cầu trục.
• Độ đồng tâm của hệ bánh xe.

Nếu ray thường xuyên bị lệch hoặc kẹp ray bị lỏng, chỉ thay ray mới mà không xử lý nguyên nhân ban đầu có thể khiến tình trạng tương tự tiếp tục xảy ra.

Những thông tin cần chuẩn bị trước khi chọn thép ray

Để lựa chọn chính xác hơn, chủ đầu tư hoặc đơn vị vận hành nên chuẩn bị các thông tin cơ bản về hệ cầu trục.

Quan trọng nhất gồm:

• Tải trọng nâng của cầu trục.
• Trọng lượng bản thân cầu trục.
• Tải trọng bánh xe lớn nhất.
• Đường kính và kích thước bánh xe.
• Khoảng cách giữa các bánh xe.
• Loại ray đang sử dụng nếu là công trình cải tạo.
• Kích thước dầm đỡ ray.
• Tần suất vận hành.
• Điều kiện môi trường làm việc.

Nếu không còn hồ sơ kỹ thuật, có thể cần khảo sát trực tiếp tại công trình để đo đạc ray, bánh xe, dầm đỡ và hệ phụ kiện.

Một số sai lầm thường gặp khi chọn ray cầu trục

Không ít hệ thống gặp sự cố không phải vì chất lượng ray kém mà do lựa chọn hoặc lắp đặt chưa phù hợp.

Một số trường hợp thường gặp gồm:

• Chọn ray chỉ theo tải trọng nâng của cầu trục.
• Thay ray theo kích thước gần giống mà không kiểm tra bánh xe.
• Dùng ray lớn hơn nhưng giữ nguyên toàn bộ hệ kẹp cũ.
• Không kiểm tra độ thẳng của dầm đỡ trước khi lắp ray mới.
• Không xử lý nguyên nhân khiến ray cũ bị mòn lệch.
• Hai bên đường ray không được căn chỉnh đồng bộ.

Những lỗi này có thể khiến ray mới vẫn nhanh chóng bị mòn hoặc lệch sau khi đưa vào sử dụng.

Kết luận

Để chọn thép ray phù hợp với cầu trục, cần xem xét đồng thời tải trọng bánh xe, kích thước bánh xe, tần suất hoạt động, kết cấu dầm đỡ, loại ray hiện hữu và hệ phụ kiện liên kết.

Không nên chỉ dựa vào tải trọng nâng hoặc kích thước ray để lựa chọn.

Đối với công trình mới, các thông số nên được xác định ngay từ giai đoạn thiết kế. Với hệ thống đang vận hành và cần thay ray, nên kiểm tra thực tế tình trạng ray, bánh xe và dầm đỡ trước khi quyết định chủng loại thay thế.
