ẢNH HƯỞNG CỦA RUNG ĐỘNG ĐỐI VỚI RAY CẦU TRỤC

Trong quá trình vận hành cầu trục, rung động ở mức nhất định có thể xuất hiện do chuyển động của bánh xe, quá trình tăng giảm tốc, nâng hạ tải hoặc đặc điểm của kết cấu nhà xưởng. Tuy nhiên, khi rung động trở nên bất thường hoặc kéo dài, đây có thể là dấu hiệu cho thấy hệ thống ray cầu trục đang tồn tại vấn đề về độ thẳng, liên kết, bánh xe, kết cấu đỡ hoặc tình trạng mài mòn.

Rung động không chỉ làm giảm độ êm khi cầu trục di chuyển mà còn có thể thúc đẩy quá trình mài mòn ray, làm lỏng các liên kết, ảnh hưởng đến bánh xe và gia tăng tải động lên kết cấu. Vì vậy, việc nhận biết nguyên nhân và kiểm soát rung động là một phần quan trọng trong công tác kiểm tra, bảo trì hệ thống ray cầu trục.

1. Rung động trong hệ thống ray cầu trục hình thành như thế nào?

Hệ thống ray cầu trục là nơi tiếp nhận và truyền tải trọng từ bánh xe cầu trục xuống dầm đỡ và kết cấu nhà xưởng. Khi cầu trục di chuyển, tải trọng không hoàn toàn ở trạng thái tĩnh mà liên tục thay đổi theo tốc độ, quá trình tăng tốc, phanh, vị trí tải và tình trạng tiếp xúc giữa bánh xe với ray.

Nếu bánh xe chuyển động ổn định trên một tuyến ray thẳng, đồng đều và được liên kết chắc chắn, chuyển động của cầu trục thường tương đối êm.

Ngược lại, rung động có thể tăng lên khi xuất hiện:

• Sai lệch về cao độ hoặc độ thẳng của ray;
• Mối nối ray không đồng đều;
• Ray hoặc bánh xe bị mài mòn;
• Kẹp ray và các liên kết bị lỏng;
• Cao su đệm ray xuống cấp hoặc lắp đặt không phù hợp;
• Bánh xe và ray không đồng bộ về vị trí tiếp xúc;
• Cầu trục bị lệch khi di chuyển;
• Dầm đỡ ray hoặc kết cấu liên quan có biến dạng;
• Quá trình tăng tốc và phanh diễn ra đột ngột.

Konecranes cũng chỉ ra rằng tình trạng ray không thẳng, kẹp ray bị thiếu hoặc hư hỏng, đệm ray xuống cấp và kết cấu đường chạy không đồng đều đều có thể ảnh hưởng đến khả năng di chuyển chính xác của cầu trục.

Do đó, rung động thường không phải là một hiện tượng độc lập mà có thể là kết quả của nhiều sai lệch cùng xuất hiện trong hệ thống.

2. Ảnh hưởng của rung động đến bề mặt thép ray

Một trong những bộ phận chịu ảnh hưởng trực tiếp nhất là bề mặt tiếp xúc giữa bánh xe và đầu ray.

Khi cầu trục rung hoặc di chuyển không ổn định, lực tác dụng giữa bánh xe và ray có thể phân bố không đều. Thay vì tải trọng được truyền tương đối đồng đều lên bề mặt ray, một số khu vực có thể phải chịu lực tập trung lớn hơn.

Theo thời gian, tình trạng này có thể dẫn đến:

• Mòn cục bộ trên đầu ray;
• Mòn không đều giữa hai bên tuyến ray;
• Xuất hiện các vùng bề mặt không bằng phẳng;
• Tăng mức độ va đập giữa bánh xe và ray;
• Làm tình trạng rung động trở nên nghiêm trọng hơn.

Từ đó hình thành một vòng lặp: ray không đều gây rung động – rung động làm ray tiếp tục mài mòn – bề mặt ray càng không đều thì rung động càng tăng.

Đây cũng là lý do khi kiểm tra hệ thống cầu trục, không nên chỉ quan sát tình trạng ray mà cần kiểm tra đồng thời bánh xe và hình học toàn bộ đường chạy.

3. Rung động ảnh hưởng đến kẹp ray và hệ thống liên kết

Ray cầu trục không hoạt động độc lập mà được cố định vào kết cấu đỡ thông qua hệ thống liên kết như kẹp ray, bulông, bản thép đệm và cao su đệm ray tùy theo thiết kế.

Khi rung động xảy ra thường xuyên, các liên kết này phải chịu những tác động lặp lại trong suốt thời gian cầu trục vận hành.

Một số hiện tượng có thể xuất hiện gồm:

• Kẹp ray dần mất độ ổn định;
• Bulông liên kết có dấu hiệu lỏng;
• Ray xuất hiện chuyển vị nhỏ so với vị trí ban đầu;
• Cao su đệm ray bị biến dạng hoặc suy giảm khả năng làm việc;
• Mối liên kết giữa ray và kết cấu đỡ chịu tải không đều.

Konecranes xem hiện tượng rail fasteners loose or failing – liên kết ray bị lỏng hoặc hư hỏng là một trong những dấu hiệu cần thực hiện khảo sát hệ thống đường chạy cầu trục.

Nếu tình trạng này không được xử lý, sai lệch ban đầu có thể tiếp tục phát triển và ảnh hưởng đến độ thẳng của tuyến ray.

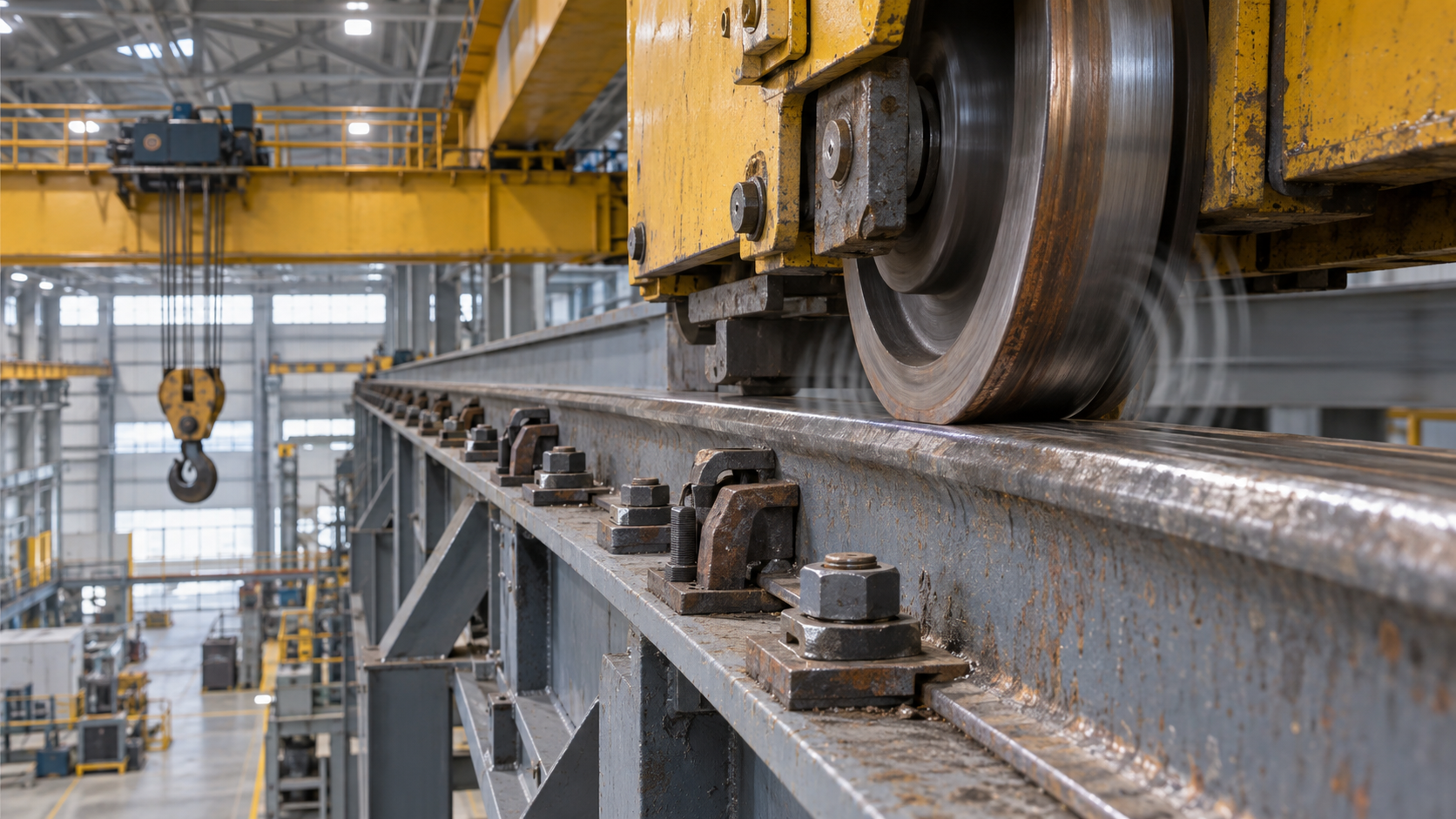

4. Tác động đến bánh xe và khả năng di chuyển của cầu trục

Rung động trên đường ray thường có mối liên hệ chặt chẽ với bánh xe cầu trục.

Khi hai tuyến ray không đồng đều về cao độ, khoảng cách hoặc độ thẳng, cầu trục có thể xuất hiện xu hướng chạy lệch, cạ biên hoặc mistracking.

Khi đó bánh xe không còn tiếp xúc với ray theo trạng thái tối ưu. Phần vành bánh xe có thể thường xuyên tiếp xúc với cạnh ray, từ đó làm tăng ma sát và mài mòn.

Các biểu hiện thường gặp gồm:

• Cầu trục di chuyển không êm;
• Xuất hiện tiếng động bất thường khi chạy;
• Bánh xe có dấu hiệu mòn lệch;
• Cạnh ray bị mài mòn;
• Cầu trục có xu hướng lệch sang một bên;
• Rung động tăng tại một số vị trí nhất định trên đường chạy.

Theo Konecranes, việc cầu trục chạy lệch hoặc đường ray căn chỉnh không chính xác có thể dẫn đến mài mòn sớm ở bánh xe và ray, đồng thời làm tăng nguy cơ mỏi của kết cấu.

Demag cũng nhấn mạnh rằng hình học và độ căn chỉnh của đường chạy có ảnh hưởng trực tiếp đến đặc tính di chuyển và tuổi thọ của các bộ phận cầu trục.

5. Ảnh hưởng đến kết cấu dầm đỡ và tuổi thọ hệ thống

Rung động không chỉ tác động tại vị trí bánh xe – ray.

Tải trọng từ cầu trục tiếp tục được truyền qua:

Bánh xe → ray cầu trục → hệ thống liên kết → dầm đỡ ray → cột và kết cấu công trình.

Khi xuất hiện tải trọng động và rung động lặp lại, các bộ phận trên phải liên tục chịu chu kỳ tải.

Trong thời gian dài, nếu hệ thống tồn tại sai lệch lớn hoặc cầu trục vận hành không ổn định, điều này có thể làm tăng tác động lên kết cấu đỡ và các vị trí liên kết.

Một vấn đề đặc biệt cần lưu ý là mỏi kết cấu. Đây là quá trình liên quan đến tác động của tải trọng lặp đi lặp lại trong thời gian dài.

Vì vậy, đối với các cầu trục có tần suất vận hành cao, tải trọng lớn hoặc làm việc liên tục trong môi trường công nghiệp, việc duy trì đường ray ở trạng thái ổn định có ý nghĩa rất lớn đối với độ bền của toàn bộ hệ thống.

6. Dấu hiệu nhận biết rung động bất thường trên ray cầu trục

Không phải mọi rung động đều đồng nghĩa hệ thống đang hư hỏng. Tuy nhiên, khi xuất hiện đồng thời nhiều dấu hiệu dưới đây, hệ thống nên được kiểm tra kỹ hơn:

Tiếng ồn tăng khi cầu trục di chuyển

Tiếng va đập hoặc tiếng ma sát xuất hiện tại một số vị trí có thể liên quan đến mối nối, bề mặt ray, bánh xe hoặc sai lệch hình học.

Cầu trục rung mạnh tại một khu vực cố định

Nếu hiện tượng rung xuất hiện lặp lại ở cùng một vị trí, nên kiểm tra bề mặt ray, mối nối và kết cấu đỡ tại khu vực đó.

Ray và bánh xe mòn không đều

Đây là một trong những dấu hiệu quan trọng cho thấy trạng thái tiếp xúc giữa bánh xe và ray có thể không bình thường.

Kẹp ray thường xuyên bị lỏng

Việc các liên kết liên tục mất ổn định có thể liên quan đến rung động, tải động hoặc sai lệch hệ thống.

Cầu trục có hiện tượng chạy lệch

Cầu trục không giữ được trạng thái di chuyển ổn định trên hai tuyến ray thường cần kiểm tra lại độ thẳng, cao độ, khoảng cách ray và tình trạng bánh xe.

Cao su đệm ray biến dạng hoặc xuống cấp

Đệm ray là một thành phần hỗ trợ trong hệ thống liên kết. Khi bộ phận này bị hư hỏng, khả năng làm việc của toàn bộ cụm ray – liên kết có thể bị ảnh hưởng.

7. Kiểm soát rung động trong hệ thống ray cầu trục

Để hạn chế rung động, việc xử lý cần dựa trên nguyên nhân thực tế thay vì chỉ thay thế riêng một bộ phận.

Các hạng mục nên được kiểm tra bao gồm:

Kiểm tra độ thẳng của tuyến ray

Sai lệch theo phương ngang có thể khiến bánh xe thường xuyên tiếp xúc với cạnh ray và làm cầu trục chạy lệch.

Kiểm tra cao độ hai tuyến ray

Chênh lệch bất thường có thể ảnh hưởng đến phân bố tải lên các bánh xe.

Kiểm tra bề mặt và mức độ mài mòn của ray

Các vùng mòn cục bộ, biến dạng hoặc bất thường tại đầu ray cần được đánh giá trước khi quyết định phương án xử lý.

Kiểm tra kẹp ray và các liên kết

Cần xác định tình trạng kẹp ray, bulông, mối hàn và các chi tiết giữ ray theo cấu tạo thực tế của hệ thống.

Kiểm tra cao su đệm và bản thép đệm ray

Đệm bị hư hỏng, biến dạng hoặc lắp đặt không đúng vị trí có thể ảnh hưởng đến khả năng làm việc của hệ thống ray.

Kiểm tra bánh xe cầu trục

Cần xem xét tình trạng bề mặt bánh xe, vành bánh, độ mài mòn và sự đồng bộ giữa các bánh xe.

Đánh giá kết cấu dầm đỡ

Khi phát hiện ray liên tục mất căn chỉnh sau khi sửa chữa, cần xem xét thêm tình trạng của dầm đỡ và kết cấu công trình thay vì chỉ điều chỉnh lại ray.

Các phương pháp khảo sát hình học đường chạy chuyên dụng có thể đo và đánh giá các thông số như độ thẳng, cao độ và tình trạng căn chỉnh nhằm xác định chính xác khu vực cần xử lý.

Rung động là dấu hiệu cần được theo dõi trong quá trình vận hành

Rung động của hệ thống ray cầu trục có thể bắt nguồn từ nhiều nguyên nhân như sai lệch ray, mài mòn bánh xe, liên kết không ổn định, đệm ray xuống cấp hoặc biến dạng kết cấu đỡ.

Nếu kéo dài, rung động có thể thúc đẩy quá trình mài mòn ray và bánh xe, ảnh hưởng đến kẹp ray, làm giảm độ ổn định khi cầu trục di chuyển và gia tăng tác động lên kết cấu đường chạy.

Vì vậy, khi cầu trục xuất hiện rung mạnh, tiếng ồn bất thường, chạy lệch hoặc ray mòn không đều, việc kiểm tra nên được thực hiện trên toàn bộ hệ thống thay vì chỉ tập trung vào một vị trí hư hỏng.
